Rivestimenti e spessori
Analisi della continuità del rivestimento e riconoscimento di interfacce compatibili con variazioni di spessore e differenti fasi costruttive.
Studio di GeologiaTecnica e ApplicataDott. Geol. Ottavio CorolliValuta il progetto
Diagnostica infrastrutturale · GPR
Georadar in gallerie
e infrastrutture.
Indagini radar non invasive per analizzare rivestimenti, spessori, armature e anomalie su calotta, piedritti, arco rovescio e pavimentazioni.
Obiettivo dell’indagine
Conoscere il rivestimento
senza interventi distruttivi.
Il georadar registra i contrasti elettromagnetici presenti nella struttura. La continuità delle riflessioni e la loro correlazione tra profili possono evidenziare interfacce, elementi metallici e anomalie.
La configurazione viene adattata alle superfici accessibili, alla profondità d’interesse e al livello di dettaglio richiesto dal progetto.
Armature ed elementi metallici
Localizzazione di armature, reti ed elementi metallici inglobati, nei limiti imposti dalla geometria, dalla frequenza e dall’accessibilità.
Vuoti e discontinuità
Ricerca di anomalie compatibili con cavità, distacchi, disomogeneità o variazioni della risposta elettromagnetica del manufatto.
Calotta, piedritti e arco rovescio
Acquisizioni sulle diverse superfici della galleria, riferite alla geometria dell’opera e all’obiettivo della verifica.
Metodo operativo
Dalla superficie
al modello interpretativo.
Ogni rilievo viene progettato sulla geometria reale dell’opera e documentato in modo da rendere leggibili evidenze, correlazioni e limiti.
- 01
Analisi dell’opera
Geometria, accessibilità, condizioni operative, target e documentazione tecnica disponibile.
- 02
Progetto di acquisizione
Frequenze, polarizzazioni, direzioni dei profili e passo di scansione definiti per ciascuna superficie.
- 03

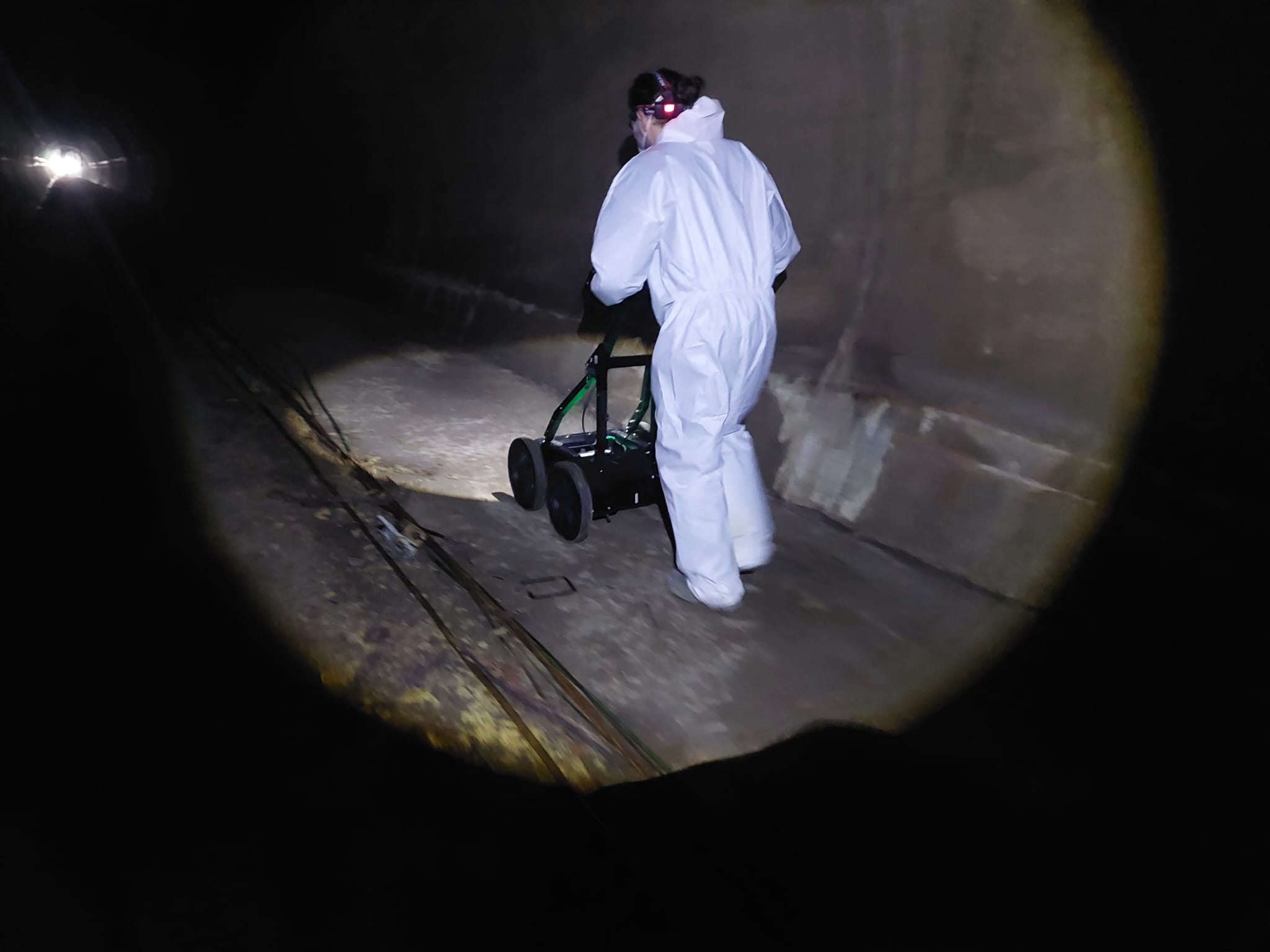

Rilievo georadar
Acquisizione controllata su calotta, piedritti, arco rovescio o pavimentazione, con riferimenti geometrici verificabili.
- 04
Processing e correlazione
Filtraggio, analisi del segnale e confronto tra profili per riconoscere evidenze coerenti e anomalie locali.
- 05
Restituzione tecnica
Radargrammi interpretati, mappe, sezioni e relazione tecnica con risultati, attendibilità e limiti dell’indagine.
Interpretazione responsabile
Il risultato dipende
dalla struttura reale.
Reti metalliche fitte, umidità, materiali conduttivi, curvature e accessibilità possono ridurre profondità e leggibilità. I risultati vengono quindi espressi distinguendo evidenze, interpretazioni e zone non risolte.
Valutazione preliminare
Partiamo dall’opera
e dal target.
Invia sezioni della galleria, superfici accessibili, obiettivo, profondità attesa e condizioni operative.
